Узлы примыкания сэндвич-панелей — один из ключевых факторов, влияющих на долговечность и эксплуатационные характеристики ограждающих конструкций. Именно здесь сходятся интересы проектировщика, монтажника и владельца объекта: малейшие ошибки на стадии проектирования или монтажа этих узлов могут привести к системным сбоям — от потери герметичности до ускоренной коррозии несущих элементов.
Почему узлы примыкания — зона повышенного риска?
Сэндвич-панели проектируются как элемент быстровозводимых зданий, обеспечивающий тепло-, гидро- и пароизоляцию. Однако без продуманной схемы примыкания к кровле, фундаменту, проемам и другим конструкциям панели теряют свои изоляционные свойства.
На стыках панелей, особенно в зонах сопряжения вертикальных и горизонтальных элементов, возникает наибольшая нагрузка с точки зрения термомоста, давления воздуха и возможных механических деформаций. Отсутствие компенсаторов, герметизирующих лент, правильных отливов и капельников приводит к:
- проникновению холодного воздуха и влаги внутрь пирога стены;
- образованию конденсата, особенно в зимний период;
- коррозии крепежных и несущих элементов;
- развитию плесени, ухудшению санитарных условий;
- увеличению затрат на отопление.
Типовые ошибки проектирования и монтажа
1. Отсутствие или неправильная укладка уплотнителей
Одной из частых проблем является экономия на монтажных лентах и уплотнителях. Например, в горизонтальных примыканиях панелей без дополнительного уплотнения образуются щели, через которые проникает влага. Даже при наличии декоративных доборов без уплотнителя герметизация оказывается недолговечной.
2. Игнорирование температурных деформаций
Проектировщики нередко игнорируют тепловое расширение панелей. В результате в зоне примыканий образуются трещины или зазоры. Особенно это актуально при креплении панелей к металлическому каркасу на солнечной стороне здания. Без компенсационных узлов (например, слайдеров или подвижных креплений) деформация приводит к разгерметизации.
3. Примыкание к фундаменту без капиллярного разрыва
Ещё один распространённый просчёт — отсутствие гидроизоляционного слоя в нижней части стеновой панели. При прямом контакте с фундаментом панель начинает втягивать влагу из бетона, нарушая целостность изоляции, вызывая коррозию внутреннего металлического слоя. Решается это применением цокольного добора с капельником и прокладкой ПСУЛ или бутил-каучуковой ленты.
4. Неправильная герметизация кровельных примыканий
Кровельные узлы наиболее подвержены агрессивной среде. Часто применяются стандартные уголки без учета конфигурации профиля кровельной панели. Это приводит к плохому прилеганию и протечкам в области карниза или ендовы. Лучшее решение — индивидуальные гнутые элементы с заводским уплотнением и монтаж по многоуровневой схеме (см. ниже).
Лучшие инженерные решения

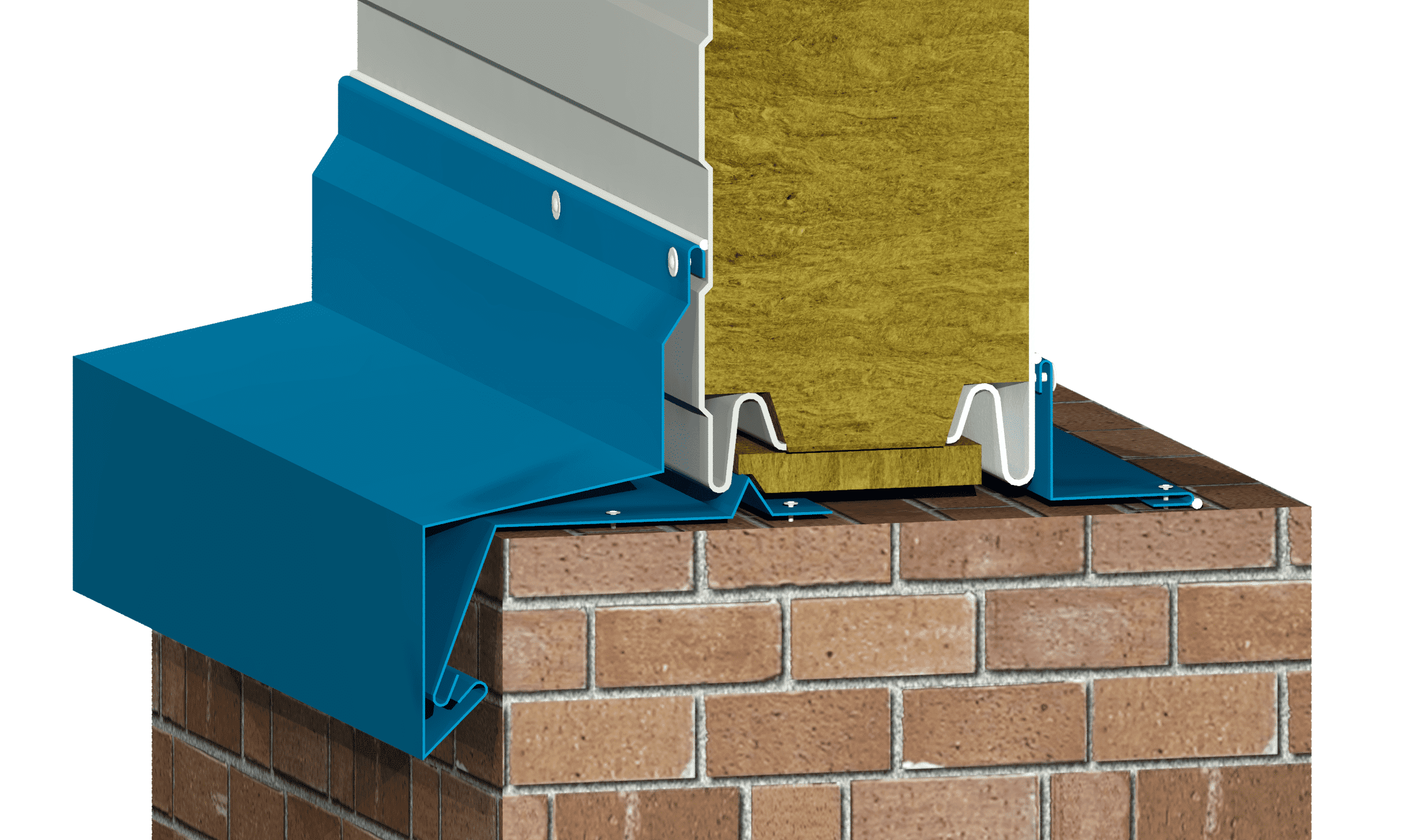

Чертеж 1: Примыкание стеновой панели к фундаменту

Узел включает:
- цокольный добор с капельником;
- двойной слой гидроизоляции (ПСУЛ + бутиловая лента);
- теплоизоляционную прокладку под панелью;
- крепление на ТН шуруп с термогильзой.

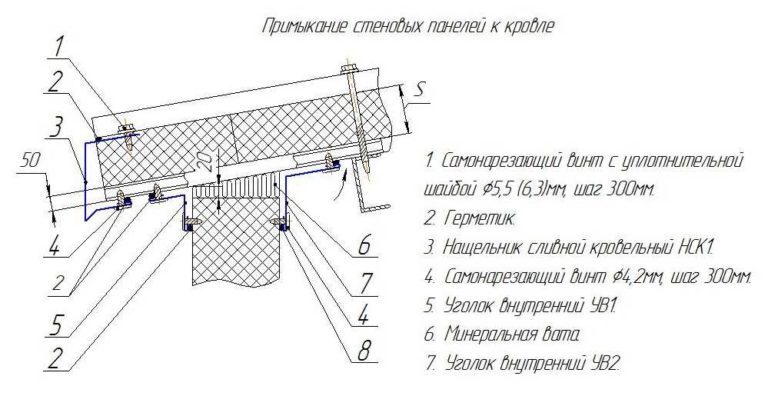

Чертеж 2: Примыкание к кровельной панели
Рекомендованная схема:

- установка отлива по профилю панели;
- проклейка уплотнительной ленты по всей длине;
- фиксация с компенсацией температурного расширения;
- дополнительный козырек из алюминиевого профиля.
Практика: опыт одного из заводов
На производственном объекте в Алматы при реконструкции обнаружили массовое промокание в зонах примыкания к оконным проемам. Причиной стало отсутствие пароизоляции и прямая установка доборов без терморазрыва. После пересмотра узлов и применения ПИР-уплотнителей ситуация была устранена. Эксплуатационные потери снизились на 35%.
Правильно спроектированные и выполненные узлы примыкания — это не декоративная деталь, а критически важный компонент всей оболочки здания. Важно не только выбирать качественные сэндвич-панели, но и уделять внимание каждому элементу сопряжения. Только тогда можно говорить о реальной энергоэффективности, герметичности и долговечности здания.
