Грамотно организованный отвод дождевой воды на ровных участках — ключевой фактор сохранения устойчивости почвы, долговечности дорожных покрытий и надежности фундаментов зданий. Отсутствие системы приводит к застойным зонам, размыву грунта, локальным подтоплениям и ускоренному износу конструкций. Рассмотрим инженерные подходы к организации поверхностного стока, особенности расчета и узлы водоотводных систем.
Проблематика плоских участков
Главная сложность при проектировании ливневки на ровных территориях заключается в малых естественных уклонах. Вода после дождя или таяния снега не уходит самотеком, формируются лужи и зоны переувлажнения. Постоянное воздействие влаги на поверхность вызывает:
- разрушение асфальта и плиточных покрытий;
- проседание дорожек и площадок;
- размыв плодородного слоя и эрозию;
- рост мха и грибков на твердых покрытиях;
- капиллярное увлажнение фундамента и подвальных помещений.
Для исключения этих рисков требуется система, которая обеспечивает сбор и контролируемый отвод воды с поверхности.
Концепции отвода воды
На практике применяют комбинацию линейных и точечных элементов.
- Линейные водоотводы — лотки, проложенные вдоль дорожек, площадок, отмостки. Они собирают воду с обширных поверхностей и направляют её в коллекторы.
- Точечные водоприемники — дождеприёмные колодцы в низких точках рельефа. Используются для сбора воды с ограниченной зоны (например, возле водосточных труб).
- Фильтрующие колодцы и дренажные поля — применяются для инфильтрации воды в грунт, если нет централизованной ливневой канализации.
Важно правильно рассчитать пропускную способность каждого элемента и предусмотреть избыточный запас, чтобы система работала даже во время ливней.
Формирование уклонов и гидравлический расчёт
При проектировании плоского участка уклон формируют искусственно — за счет планировки грунта или устройства бетонных оснований. Минимальный уклон для самотёка поверхностной воды составляет 0,5–1%, что соответствует 5–10 мм на каждый метр.
Гидравлический расчет выполняют с учетом:
- площади водосбора (кровля, площадка, газон);
- интенсивности дождевых осадков по региональным нормам;
- коэффициента стока (зависит от материала поверхности: асфальт — 0,9; газон — 0,4–0,5).
На основании этих параметров подбирают сечение лотков и диаметр труб.
Инженерные решения для частных и коммерческих объектов
- Плоские кровли — сток формируется внутренними воронками и выводится в подземную ливневку. Для исключения переливов монтируют аварийные переливные устройства.
- Дорожки и площадки — бетонные или полимербетонные лотки с чугунными или стальными решетками. При интенсивных нагрузках применяют усиленные решетки класса С250 и выше.
- Газоны и придомовые территории — комбинированные решения с точечными дождеприемниками, соединёнными с дренажными трубами.
- Фундаменты зданий — обязательное устройство отмостки с уклоном и линейными лотками для защиты цоколя от подмывания.
Важность правильного оформления водосточной системы
Даже самая продуманная ливневка не будет работать корректно, если вода с кровли сбрасывается хаотично. Желоба и водосточные трубы должны быть увязаны с наземными и подземными элементами ливневки.

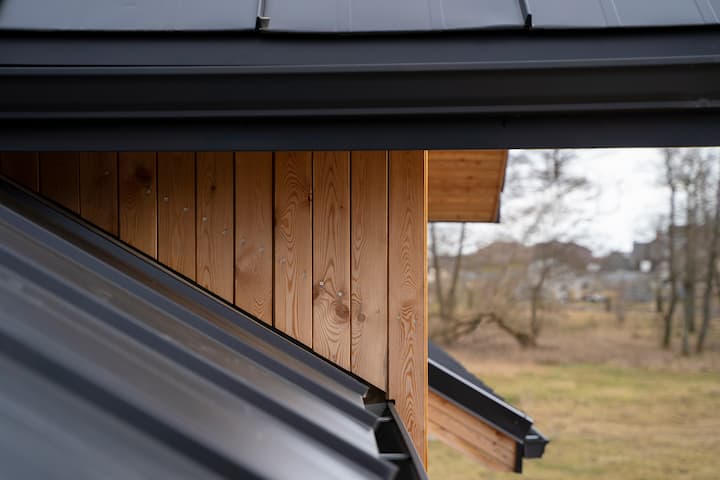

Особое внимание уделяется угловым соединениям. На внешних углах желоба при сильных потоках часто возникают переливы, что приводит к замачиванию фасада и отмостки. Для их предотвращения можно применить специальный угол желоба 90° Grandline, обеспечивающий герметичность и стабильность соединения даже при большом объеме воды. Правильно выполненный узел исключает разбрызгивание и перераспределяет поток в обе стороны по желобу.
Защита от эрозии и вторичное использование воды
Для снижения эрозии почвы на выходе из водосточных труб используют бетонные плиты, гравийные подушки или специальные лотки, гасящие скорость потока. В частных хозяйствах дождевую воду часто собирают в накопительные баки для полива — это снижает нагрузку на систему и экономит ресурсы.
На промышленных объектах внедряют очистные установки, где вода проходит фильтрацию от нефтепродуктов, песка и мусора перед сбросом в канализацию или грунт.
Ошибки при организации поверхностного стока
- Отсутствие уклонов в сторону водоприёмных устройств.
- Недостаточный диаметр труб, из-за чего при ливнях система переполняется.
- Игнорирование температурных деформаций при монтаже пластиковых элементов.
- Отсутствие пескоуловителей, что приводит к заиливанию системы.
- Неправильное оформление углов желобов, из-за чего вода переливается мимо.
Практические рекомендации
- Планировку участка и расположение элементов водоотвода нужно закладывать на стадии проектирования.
- Уклоны должны быть проверены нивелиром, а не на глаз.
- Для долговечности предпочтительнее использовать лотки из полимербетона или армированного пластика.
- В местах повышенной нагрузки — проезды, парковки — устанавливать решетки не ниже класса С250.
- При монтаже водосточной системы уделять внимание углам, компенсаторам температурного расширения и герметичности стыков.
Организация поверхностного стока на ровных участках требует комплексного подхода — от правильной планировки уклонов до точного подбора водоприемных и водоотводящих элементов. Грамотно рассчитанная и смонтированная система предотвращает эрозию, сохраняет целостность покрытий и продлевает срок службы фундаментов, а использование качественных комплектующих Grandline, позволяет исключить проблемные зоны и обеспечить стабильную работу водостока в любых условиях.
